Геодезическая съёмка кранового пути: что измеряют и зачем

• Пролёт — расстояние между осями рельсов, и его отклонение по длине пути

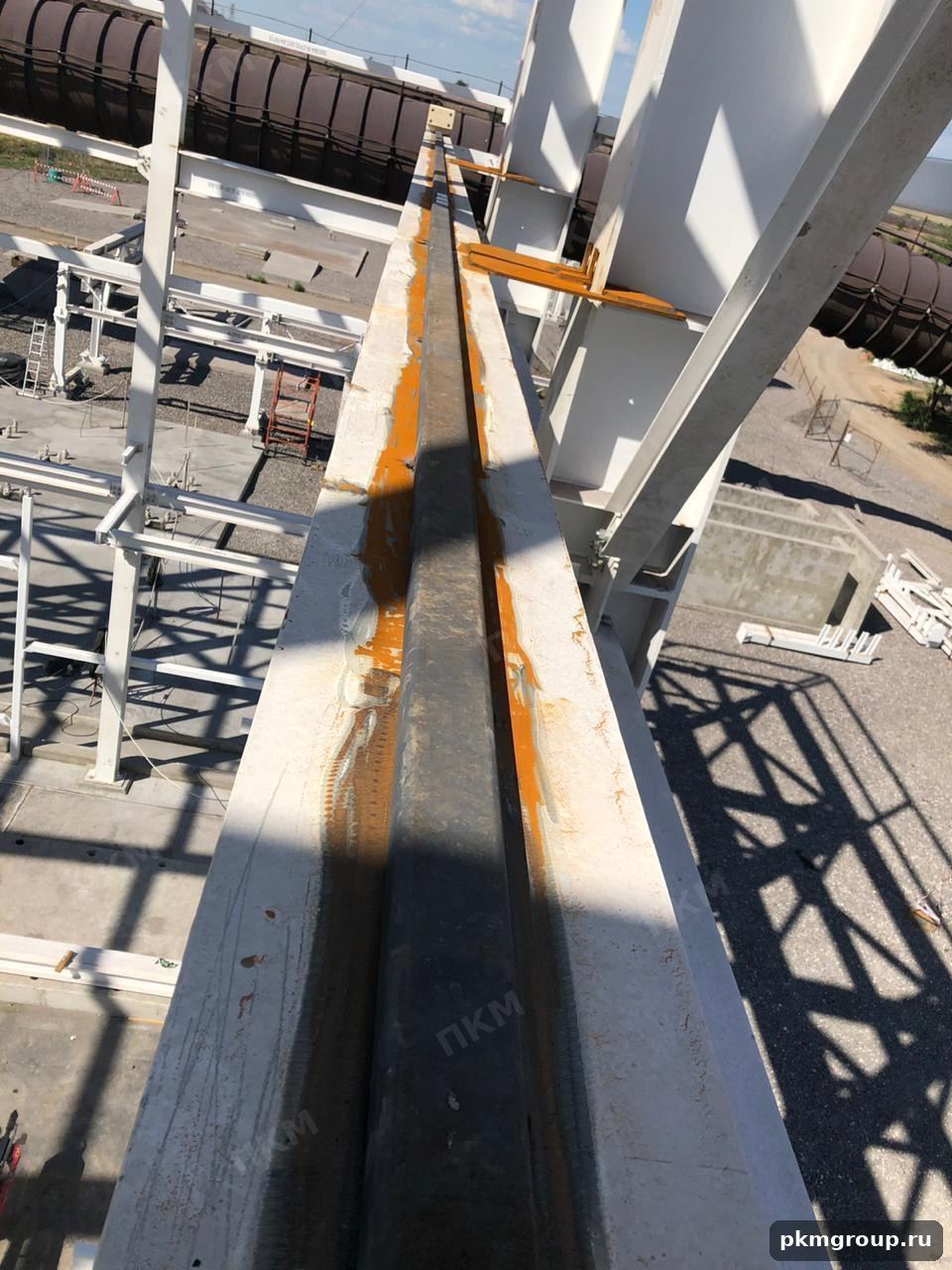

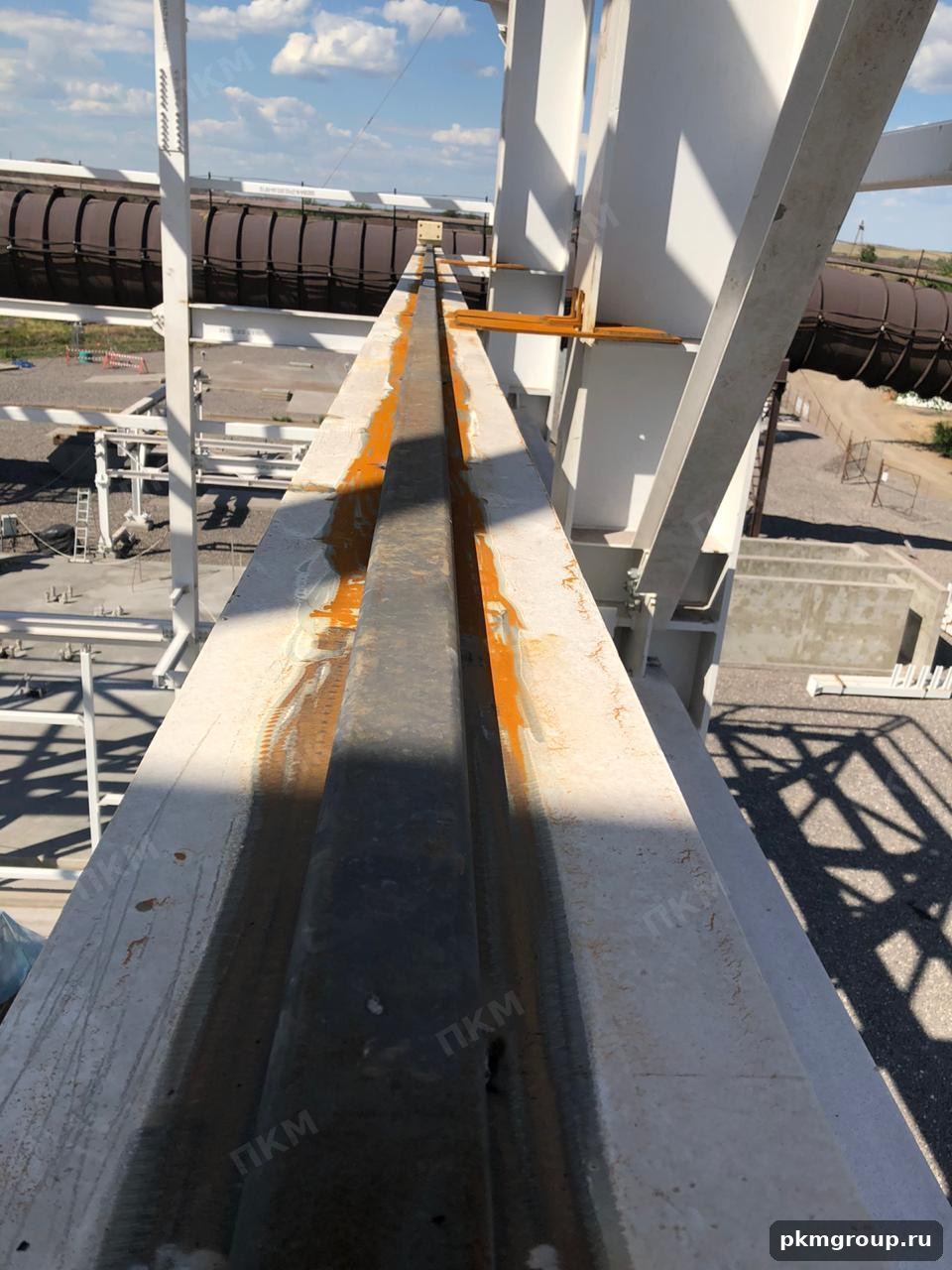

• Прямолинейность каждой нитки в плане: отклонение от прямой линии

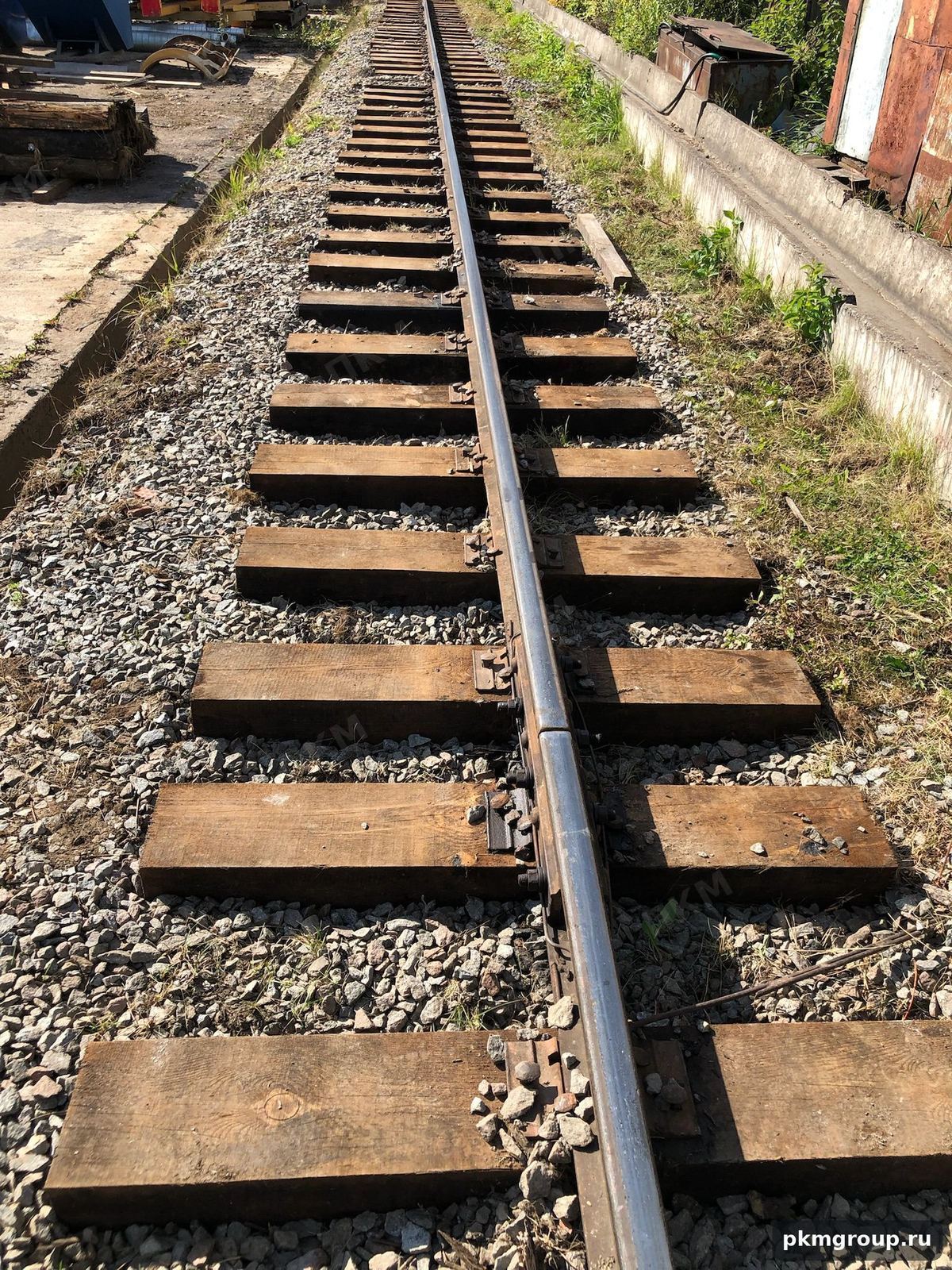

• Отметки головок рельсов и разность отметок в одном поперечном сечении
• Продольный уклон пути
• Взаимное смещение торцов стыкуемых рельсов и зазоры в стыках

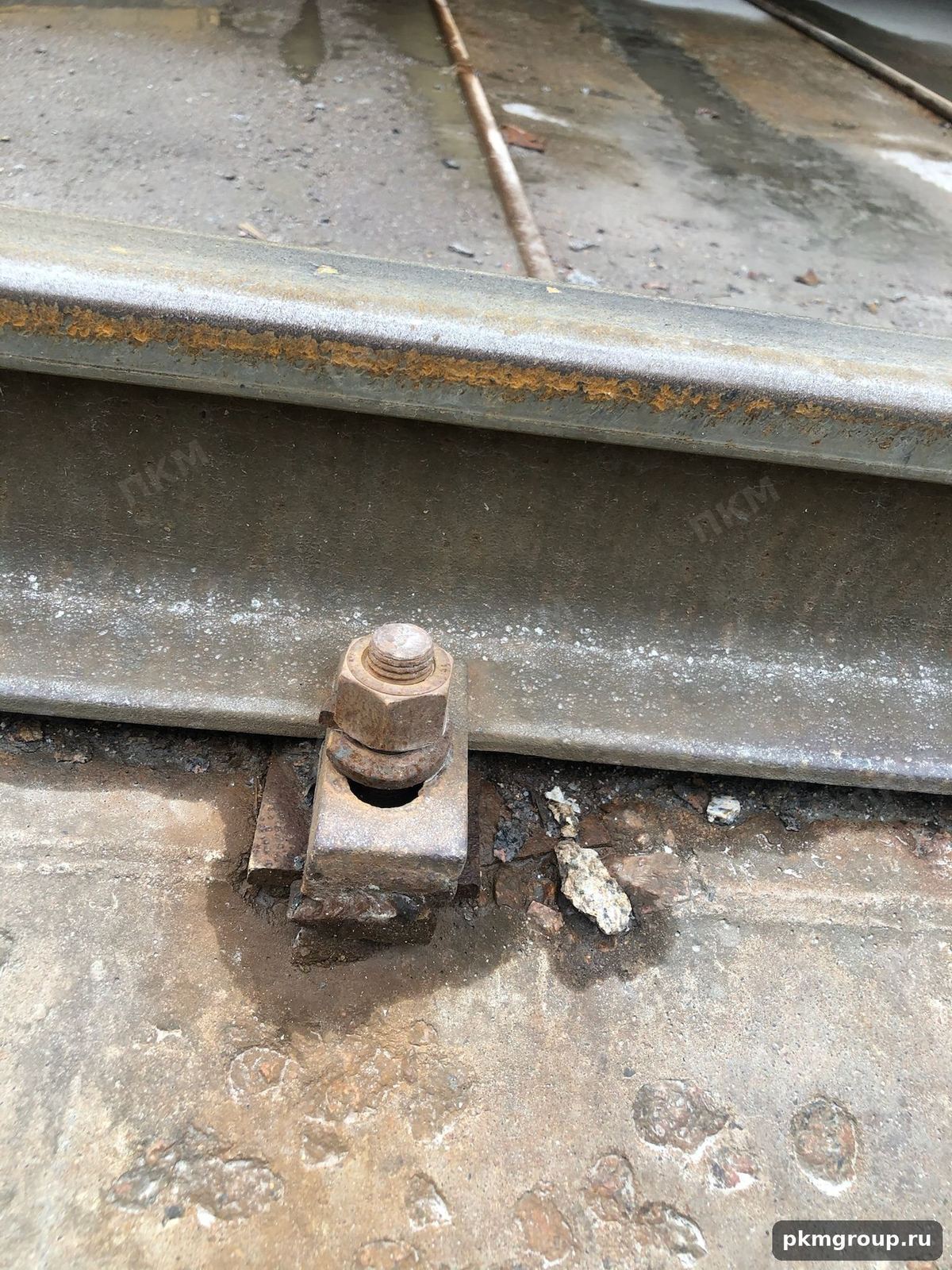

• Состояние креплений рельса к балке, наличие ослабленных элементов
• Положение и состояние тупиковых упоров

Отклонение пролёта заставляет ходовые колёса работать с боковым усилием: реборды прижимаются к рельсу и стираются. Разность отметок в поперечном сечении перераспределяет нагрузку между колёсами — часть их нагружена сильнее, остальные недогружены. Непрямолинейность нитки создаёт переменную нагрузку по мере движения крана.

Все три эффекта дают одну и ту же картину: ускоренный износ ходовой части, нагрев букс, повышенное сопротивление движению и, как следствие, перегрузка приводов.

Грамотное заключение — это не вывод «путь не соответствует», а таблица: измеренное значение, допустимое значение, разница. По ней видно, какое отклонение критично, а какое находится на границе. Дальше это превращается в план: что устранять сейчас, что можно отложить до планового ремонта.

Если в заключении нет цифр и сравнения с допусками, а есть только общий вывод, — это не заключение, а мнение.

1. 1ПодготовкаСогласуем окно работ и доступ, готовим кран: он нужен для перегона по пути, но работать грузом в это время нельзя.до выезда
2. 2Привязка и расстановка приборовЗадаём базу, от которой ведут все замеры. От качества привязки зависит, сойдутся ли цифры между собой.1–2 часа
3. 3Замеры по точкамИдём по пути с шагом по колоннам или по стыкам рельса: пролёт, отметки, положение нитки в плане.3–5 часов
4. 4Осмотр конструкцийКрепления рельса, стыки, подкрановые балки, тупиковые упоры, заземление — то, что цифрами не меряют, но видно глазом.1–2 часа
5. 5Обработка и заключениеСчитаем отклонения, сводим в таблицу с допусками и пишем, что делать по каждому участку.2–5 дней

Отклонения по положению рельса устраняют рихтовкой: путь выводят в допуск, подтягивая и переставляя крепления, при необходимости — с подкладками. Это самая частая работа по итогам съёмки.

Если разбиты крепления, изношен рельс или повреждены подкрановые балки, рихтовка не поможет — нужен ремонт с заменой элементов. Такой объём считают по ведомости, а не «за путь целиком».

И отдельный случай — когда путь в допуске, а колёса всё равно едят реборды. Тогда причина в самом кране: перекос моста, разная скорость приводов передвижения, износ буксовых узлов. Это уже дефектация крана.
