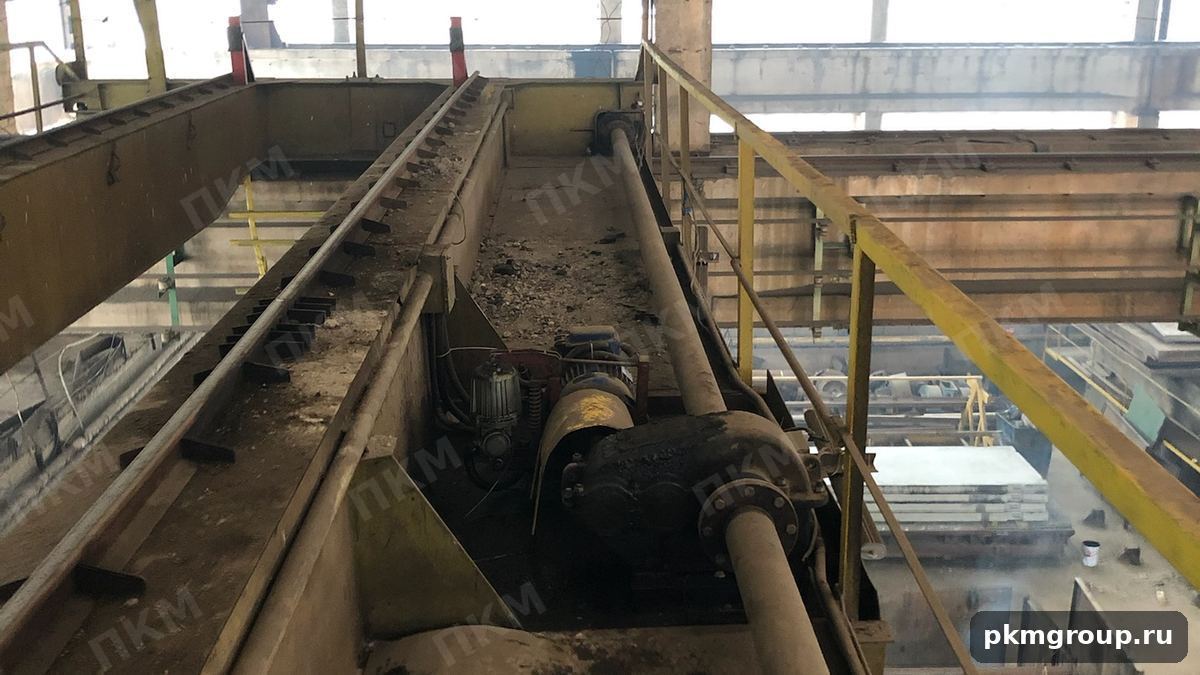

Ремонт и усиление подкрановых балок
Перед монтажом нового пути проверяем и при необходимости готовим основание: балки, узлы опирания, закладные детали.
Берём в работу, еслиСтавите кран в существующий цех, где балки уже отработали годы
от 8 раб. дн.
Монтаж крановых и подкрановых путей
Монтируем путь под новый кран или взамен полностью изношенного: от подготовки основания и балок до контрольной геодезии и исполнительной документации.
раз в 3 года
комплексное обследование
раз в год
нивелировка пути
от 12 мес.
гарантия на работы
Что нужно вашему пути60 м
Какой у вас путь?
Какую длину вписывать?
Впишите длину одной нитки — это длина участка, по которому ездит кран, обычно она равна длине цеха или участка. Если цех 72 м, вписывайте 72, а не 144: вторую нитку и общий метраж рельса мы считаем сами, и в цене они уже учтены.
Не путайте с пролётом: пролёт — это расстояние между нитками (обычно 10–32 м), его спрашиваем отдельно в форме расчёта.
Комплексное обследование путиНивелировка пути (геодезическая съёмка)Рихтовка в плане и профилеЗамена рельса с креплениямиЗамена креплений и подкладокРемонт и усиление подкрановых балокРемонт наземного пути: шпалы и балластЗамена тупиковых упоровЗаземление пути и перемычки
Обязательный минимум по ФНП: обследование раз в три года, нивелировка раз в год.Съёмка, выправка пути в плане и профиле, крепления, контрольная съёмка.Замена рельса, ремонт балок или основания, упоры, заземление, документы.
Цены «от», за путь целиком, с НДС 22 %
Состав работ
Что входит в монтаж пути
Монтаж начинается с проверки того, на что ляжет путь, и заканчивается контрольной съёмкой — без неё кран не примут в эксплуатацию.

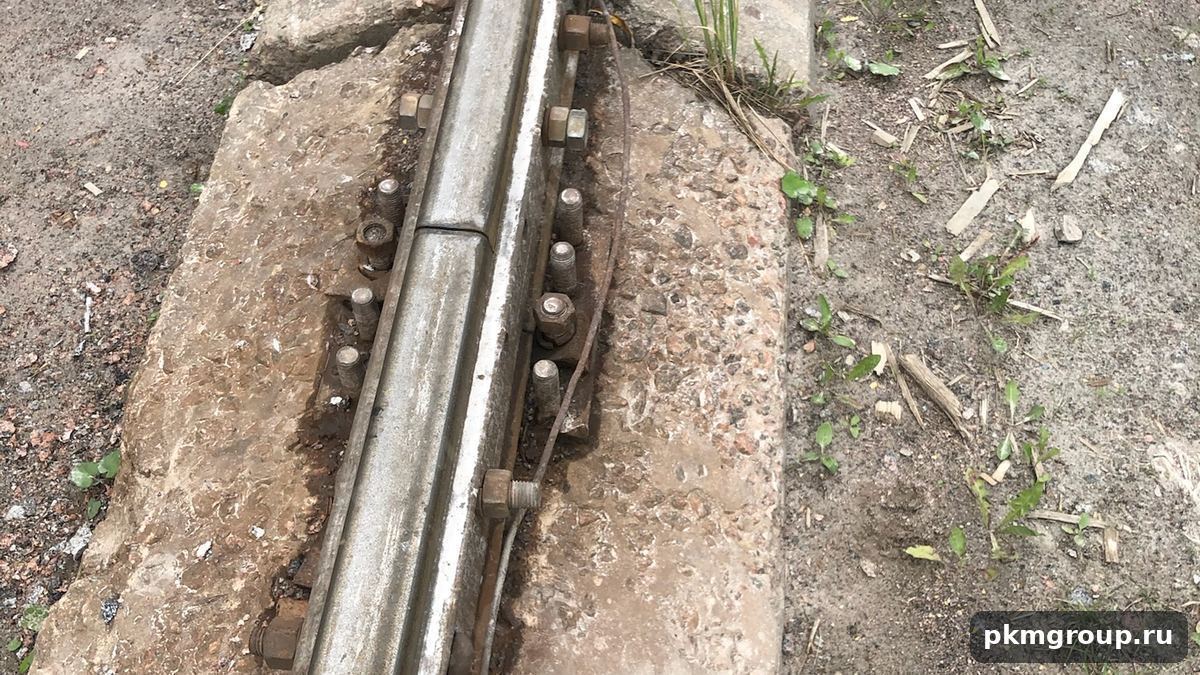

Замена рельса с креплениями
Укладываем рельс по проектным отметкам, ставим крепления с расчётным шагом, стыки выводим в одну плоскость.
Берём в работу, еслиНовый путь под новый кран или полная замена старого
от 6 раб. дн.
Крепления и подкладки
Комплект креплений подбираем под тип рельса и балки, подкладками выводим проектную отметку по всей длине.
Берём в работу, еслиМонтаж с нуля, замена системы креплений на современную
от 3 раб. дн.

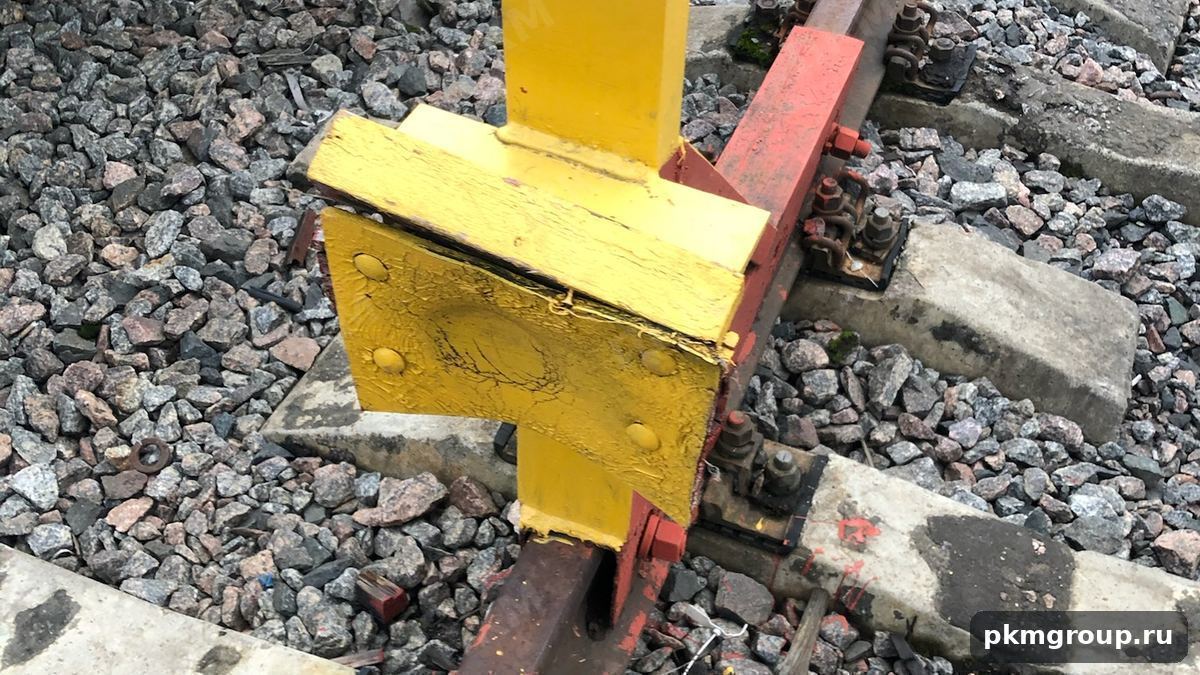

Тупиковые упоры
Ставим упоры по проекту на обоих концах, с амортизаторами и креплением, рассчитанным под массу и скорость крана.
Берём в работу, еслиНовый путь, изменение длины пути, замена крана на более тяжёлый
от 2 раб. дн.
Заземление и перемычки
Собираем контур заземления пути, ставим перемычки на стыках и замеряем сопротивление — протокол идёт в комплект сдачи.
Берём в работу, еслиМонтаж нового пути, ввод крана в эксплуатацию
от 2 раб. дн.

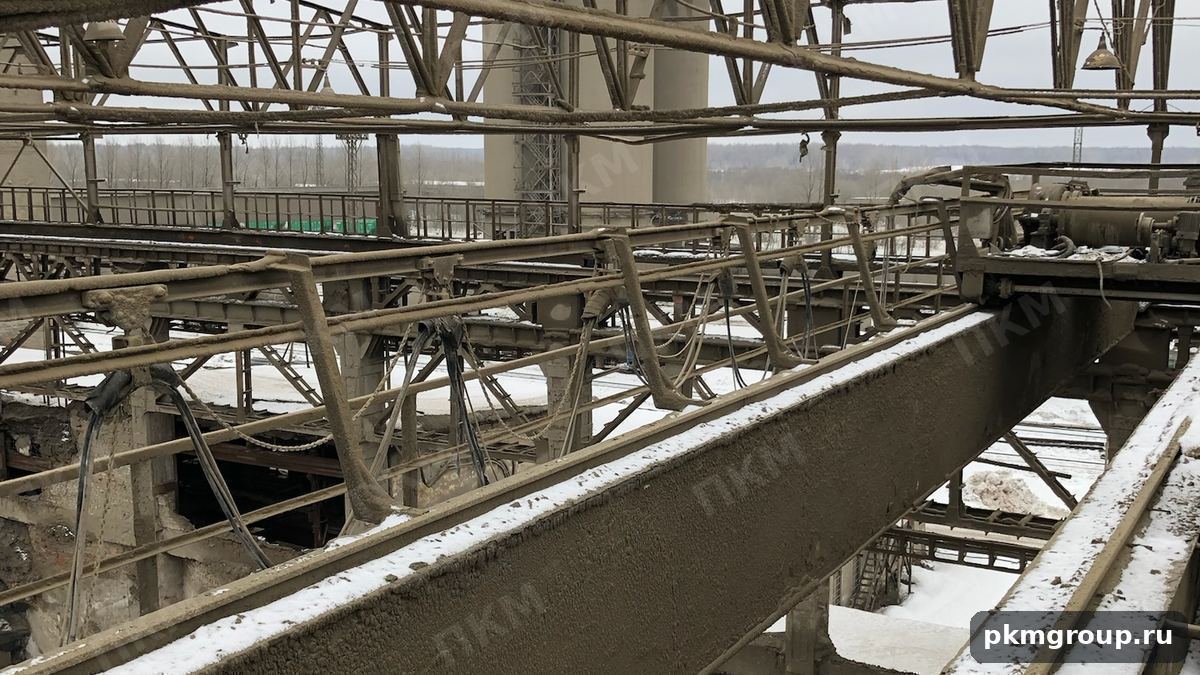

Нивелировка пути (геодезическая съёмка)
Контрольная съёмка после монтажа — обязательная часть сдачи: без неё кран не примут в эксплуатацию.
Берём в работу, еслиСдача нового пути, приёмка работ, ввод крана
от 1 дня на объекте
Расчёт
Расчёт монтажа кранового пути
Шесть вопросов о площадке и кране. Для нового пути важно, что уже есть: балки, колонны, основание.
Расчёт монтажа кранового пути
Шаг 1
Какой кран ходит по пути?
От типа зависят рельс, крепления и допуски.
Тип крана *
Какой у вас путь и какой длины
Надземный лежит на подкрановых балках или подвешен к перекрытию, наземный идёт по шпалам или плитам. Длина — по одной нитке, пролёт — расстояние между осями рельсов.
Тип кранового пути *
Заполните это поле
Заполните это поле
Какую длину вписывать?
Впишите длину одной нитки — это длина участка, по которому ездит кран, обычно она равна длине цеха или участка. Если цех 72 м, вписывайте 72, а не 144: вторую нитку и общий метраж рельса мы считаем сами, и в цене они уже учтены.
Не путайте с пролётом: пролёт — это расстояние между нитками (обычно 10–32 м), его спрашиваем отдельно в форме расчёта.
Основание наземного пути
Что с путём и есть ли съёмка
Если съёмка уже сделана — приложите заключение на последнем шаге, посчитаем прямо по вашим отклонениям.
Геодезическая съёмка пути
Заполните это поле
Какие работы нужны
Если отмечали работы в калькуляторе наверху — они уже выбраны. Можно несколько, можно пропустить.
Что нужно сделать с путём — можно выбрать несколько
Где находится объект?
До 4 500 км от Санкт-Петербурга — выезд без ограничений по сумме.
Укажите город
Заполните это поле
Когда нужно?
Влияет на график бригады и поставку рельса.
Когда нужно сделать
Куда прислать расчёт?
Ответим в течение одного рабочего дня. Данные не передаём третьим лицам.
Заполните это поле
Заполните это поле
Заполните это поле
Есть заключение по съёмке, паспорт крана или проект пути — приложите
Заполните это поле
Заявка принята
Инженер разберёт параметры и вернётся с расчётом в течение одного рабочего дня. Если нужно быстрее — позвоните, ответим сразу.
Порядок работы
Как идёт монтаж нового пути
Монтаж пути начинается с проверки того, на что он ляжет: несущих конструкций или основания. Дальше — установка, выверка и сдача с геодезией.
1
Исходные данные
Проект или задание, тип и грузоподъёмность крана, длина пути, что уже есть
2
Проверка того, на что ляжет путь
Балки и колонны в цехе либо основание на площадке
Договор на съёмку
3
Комплектация
Рельс, крепления, упоры, материалы заземления — по спецификации
Полевые журналы
4
Монтаж
Укладка по проектным отметкам, крепления с расчётным шагом, стыки в одной плоскости
Заключение по съёмкеСмета
5
Сдача с геодезией
Контрольная съёмка, протокол заземления, исполнительные схемы для ввода крана
ДоговорСпецификация
Полный пакет по итогам работ
- Заключение по геодезической съёмке с фактическими отклонениями
- Ведомость дефектов пути с фотофиксацией
- Смета с разбивкой по видам работ и погонным метрам
- Акт выполненных работ, КС-2 и КС-3
- Контрольная съёмка после ремонта
- Исполнительная схема пути
- Протокол замера сопротивления заземления
- Гарантийные обязательства на работы
Этого пакета достаточно и для инспектора, и для бухгалтерии, и для следующей съёмки — будет с чем сравнивать.
Цены
Сколько стоят работы по крановому пути
Монтаж пути считают по метрам с учётом материалов: рельс, крепления, упоры, заземление. Земляные работы и основание под наземный путь считаются отдельной строкой.
| Работа | Ед. | Кран-балка | Мостовой | Козловой | Портальный |
|---|---|---|---|---|---|
| Замена рельса с креплениями | м | от 3 800 ₽ | от 6 500 ₽ | от 7 800 ₽ | от 9 500 ₽ |
| Заземление пути и перемычки | м | от 250 ₽ | от 320 ₽ | от 420 ₽ | от 520 ₽ |
Цены «от», за погонный метр, с учётом НДС 22 %. На новом пути сумма зависит от того, что уже готово: есть ли подкрановые балки и закладные детали. Доставка рельса и метизов и аренда спецтехники считаются отдельно.
Нужен расчёт под вашу задачу?
Пришлите техническое задание или просто опишите ситуацию — инженер свяжется в течение одного рабочего дня и предложит дату выездного аудита.
Нормы
В какие допуски сдаём новый путь
Новый путь принимается по тем же нормам, что и отремонтированный, но запас по геометрии закладывают больше: путь должен отработать годы до первой рихтовки. На схемах пунктиром показано проектное положение, сплошной линией — фактическое.
Отклонение пролёта пути
±10 мм при пролёте до 20 м; ±15 мм при пролёте более 20 м
Разность отметок головок рельсов в одном поперечном сечении
до 15 мм для опорных кранов; до 10 мм на смежных колоннах
Разность отметок соседних колонн по одной нитке
до 10 мм
Отклонение оси рельса от прямой в плане
до 15 мм на длине 40 м
Взаимное смещение торцов стыкуемых рельсов
до 2 мм по высоте и в плане
Зазор в стыке рельса
до 6 мм при температуре 0 °С, с поправкой на температуру
Уклон рельса в поперечном направлении
до 1:100
Новый путь принимают по тем же нормам, но с запасом: выправлять его через сезон никто не планирует. Значения берутся из проекта пути, паспорта крана и действующих правил.
Под какой кран
С какими крановыми путями работаем
Если на площадке работает не один тип крана, посмотрите и соседние страницы: нагрузки, шаг колонн и требования к точности у них разные, а путь часто общий.
Состав работ
Порядок монтажа по пунктам
- Проверка проекта и фактических отметок конструкций
- Подготовка основания: балки в цехе, балласт и шпалы на улице
- Укладка и выверка рельсов, устройство стыков
- Установка креплений, прижимов, тупиковых упоров
- Заземление пути
- Монтаж токоподвода вдоль пути — по отдельному заданию
- Контрольная геодезическая съёмка и сдача
Наш опыт
Какие пути монтировали
Машиностроительный завод, Санкт-Петербург
Путь мостового крана 20 т, 96 м
- Сделали
- Съёмка, рихтовка двух ниток, замена креплений на половине длины
- Срок
- 11 рабочих дней
Отклонения приведены в допуск, износ реборд прекратился
Складской терминал, Ленобласть
Наземный путь козлового крана 12,5 т, 140 м
- Сделали
- Выправка и подбивка пути, замена шпал, новые тупиковые упоры
- Срок
- 16 рабочих дней
Устранены просадки, кран пошёл без перекоса
Литейное производство, Новгородская область
Путь мостового крана 32 т, 72 м
- Сделали
- Замена рельса на 40 м, ремонт узлов опирания балок, заземление
- Срок
- 19 рабочих дней
Пройдено освидетельствование, снято замечание инспектора
Поводы обратиться
Когда нужен монтаж пути
Ставите кран в новый цех
Путь монтируется под конкретную модель: нагрузка на колесо, база, грузоподъёмность.
Меняете кран на более тяжёлый
Старый путь может не подойти по нагрузкам — считаем до покупки крана, а не после.
Расширяете пролёт или удлиняете путь
Новый участок стыкуется со старым по отметкам и в плане, иначе стык станет слабым местом.
Переносите производство
Монтаж пути на новом месте — с проверкой основания и полным комплектом документов для ввода.
Вопросы и ответы
Частые вопросы
Можно ли заказать путь отдельно от крана?
Да. Часто так и бывает: путь монтируем мы, кран поставляет другой подрядчик. В этом случае мы передаём исполнительную съёмку, по которой монтажники крана работают дальше.
Что нужно от заказчика для монтажа пути
Тип и грузоподъёмность крана, длина пути, отметки и сведения о том, на что путь ляжет: подкрановые балки и колонны в цехе либо основание на площадке. По этому набору считаем материалы и работы.
Можно ли смонтировать путь до покупки крана
Да, и это правильный порядок: путь считают под конкретную модель — по нагрузке на колесо, базе и пролёту. Универсального пути не бывает.
Кто делает проект пути
Если работы затрагивают несущие конструкции или меняется схема опирания, проект выполняет проектная организация — мы работаем с такими партнёрами. Замена рельса и креплений на существующих балках проекта не требует.
Сколько занимает монтаж
Основной срок — поставка рельса и комплектующих, обычно от двух недель. Сам монтаж короткого пути — от пяти дней, дальше зависит от длины и подготовленности основания.
Что входит в сдачу
Контрольная геодезическая съёмка, протокол сопротивления заземления, исполнительные схемы и акты. Без этого комплекта кран не вводят в эксплуатацию.
Разбираемся
Про монтаж пути простыми словами
Короткие ответы на вопросы, которые чаще всего задают по телефону.
С чего начинается монтаж пути
С проверки того, на что он ляжет. В цехе это подкрановые балки, колонны и закладные, на площадке — грунт и основание. Уложить рельс несложно; сложно обеспечить, чтобы он остался в проектном положении.
Что входит в сдачу нового пути
Контрольная геодезическая съёмка, протокол замера сопротивления заземления, исполнительные схемы и акты. Без этого комплекта кран не примут в эксплуатацию.
Можно ли смонтировать путь под будущий кран
Да, и это правильный порядок: путь под конкретную модель считают заранее — по нагрузке на колесо, базе и грузоподъёмности. Иначе новый кран встаёт на путь с перекосом с первого дня.
Точный расчёт
Опишите площадку — посчитаем монтаж
Нужны длина пути, тип и грузоподъёмность крана и что уже есть: подкрановые балки, колонны, основание. По этому набору считаем материалы и работы, а на объекте уточняем отметки.
- Ответ — в течение одного рабочего дня
- Смета с разбивкой по узлам и срокам
- Без обязательств заказывать
