Модернизация или реконструкция крана: в чём разница

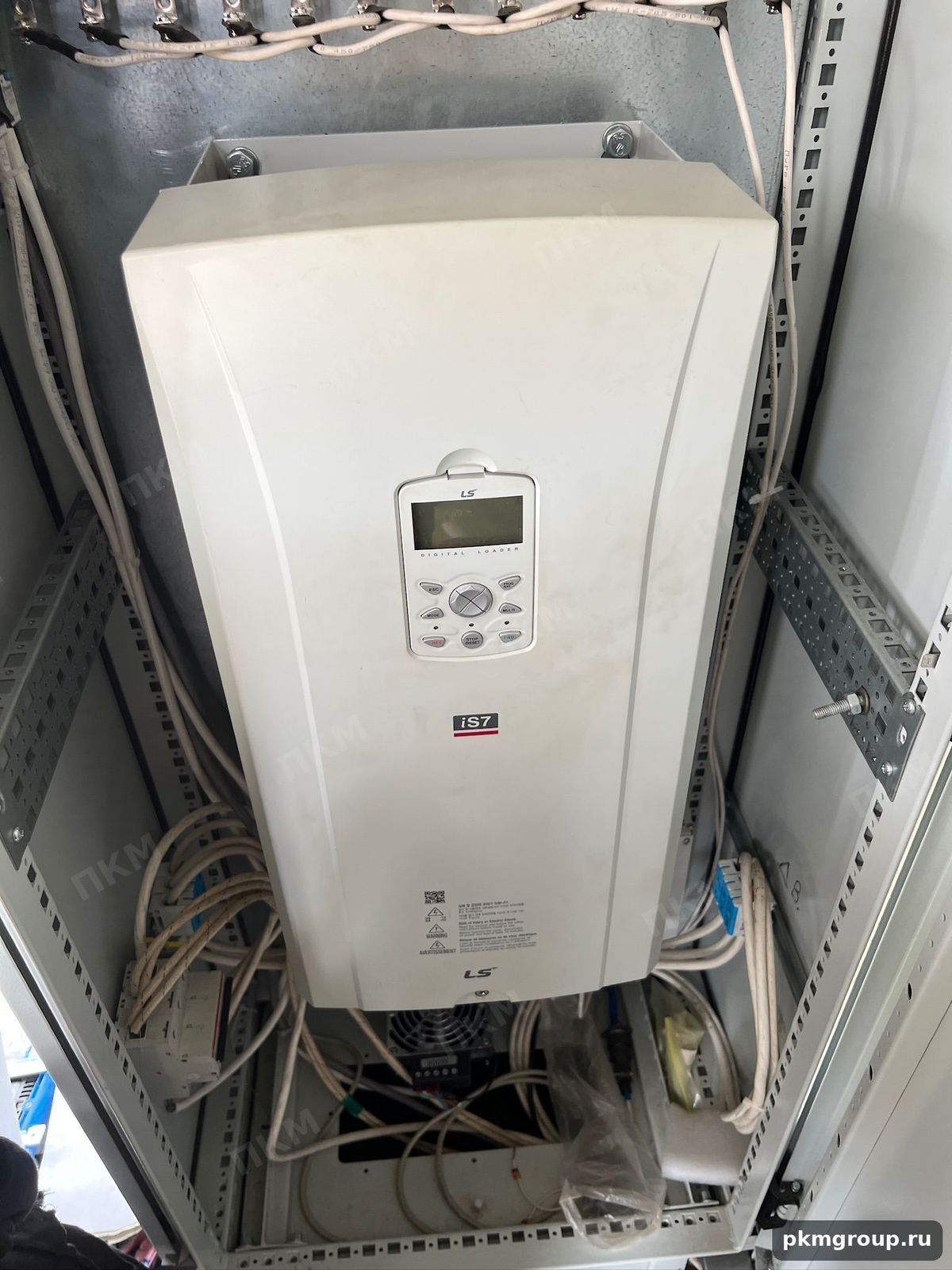

В обиходе «модернизация» и «реконструкция» крана значат примерно одно и то же: кран становится современнее, приводы и управление меняются на новые. Разница появляется, когда работы задевают параметры, записанные в паспорте крана как основные, — грузоподъёмность, пролёт, высоту подъёма, схему крана. Если эти цифры меняются, речь по существу идёт о реконструкции: нужен проект с расчётами и обновление документации на кран. Если меняют привод, систему управления, электрику, но паспортные параметры остаются прежними, это укладывается в понятие модернизации.

Формальная граница на практике часто размыта, и для подрядчика, который ведёт документацию грамотно, оба случая закрываются одинаково аккуратно: проектом, испытаниями и записью в паспорт. Разница в том, насколько глубоко проект меняет исходные данные крана.

В заявках и тендерной документации заказчики называют одну и ту же задачу то модернизацией, то реконструкцией — иногда по привычке, иногда потому что так написано в их внутреннем регламенте. Мы ориентируемся не на слово в заявке, а на реальный объём: меняются паспортные параметры крана или нет. Итоговую формулировку в проекте и договоре согласовываем уже с учётом того, что конкретно нужно сделать.

• Изменение грузоподъёмности — в любую сторону, вверх или вниз
• Изменение пролёта крана или вылета консоли, в том числе при перестановке на другой путь
• Изменение высоты подъёма, включая перезапасовку каната с другой кратностью
• Замена механизма подъёма на другой по характеристикам — например, тали на кран-балке
• Изменение схемы крана: перенос кабины, добавление консоли козловому крану
• Переход на другую группу классификации под изменившуюся интенсивность работы
• Вмешательство в расчётную схему металлоконструкции: усиление, врезка, замена пояса балки

1. 1Обследование и исходные данныеДефектация металлоконструкций и механизмов, замеры, сбор паспорта и чертежей. Без исходных данных считать не на чем, а «примерно» в расчёте не бывает.1–2 дня на объекте
2. 2Расчёт и проектМеталлоконструкция и механизмы проверяются под новые нагрузки. Проект показывает, выдержит ли кран то, что от него хотят, и какие узлы придётся усилить.от нескольких недель
3. 3Работы по проектуУсиление и замена узлов, монтаж нового оборудования. Отступления согласуются письменно, а не решаются бригадой на месте.по объёму
4. 4ИспытанияСтатические и динамические испытания грузом — уже под новые характеристики крана, а не под те, что были в паспорте до работ.1–2 дня
5. 5ДокументыЗапись в паспорт с обновлёнными характеристиками, исполнительная документация, новые таблички грузоподъёмности на кране, переписанные инструкции.после испытаний

После работ, затронувших паспортные параметры, часть старого комплекта документов перестаёт соответствовать крану. Паспорт получает запись и обновлённые характеристики. Руководство по эксплуатации и производственные инструкции переписываются в той части, где названы грузоподъёмность, скорости и режим работы.

Дальше идёт то, о чём вспоминают в последний момент: таблички грузоподъёмности на мосту и на крюковой подвеске, схемы строповки и технологические карты у службы, которая краном работает, программа обучения и допуска персонала, учётные сведения о подъёмном сооружении. Состав и порядок этих действий устанавливаются правилами и зависят от объекта.

Самая обидная развязка — когда кран фактически стал другим, а на балке по-прежнему написана старая грузоподъёмность. Это первое, что видит инспектор, и первая строка в акте, хотя работы сделаны нормально.

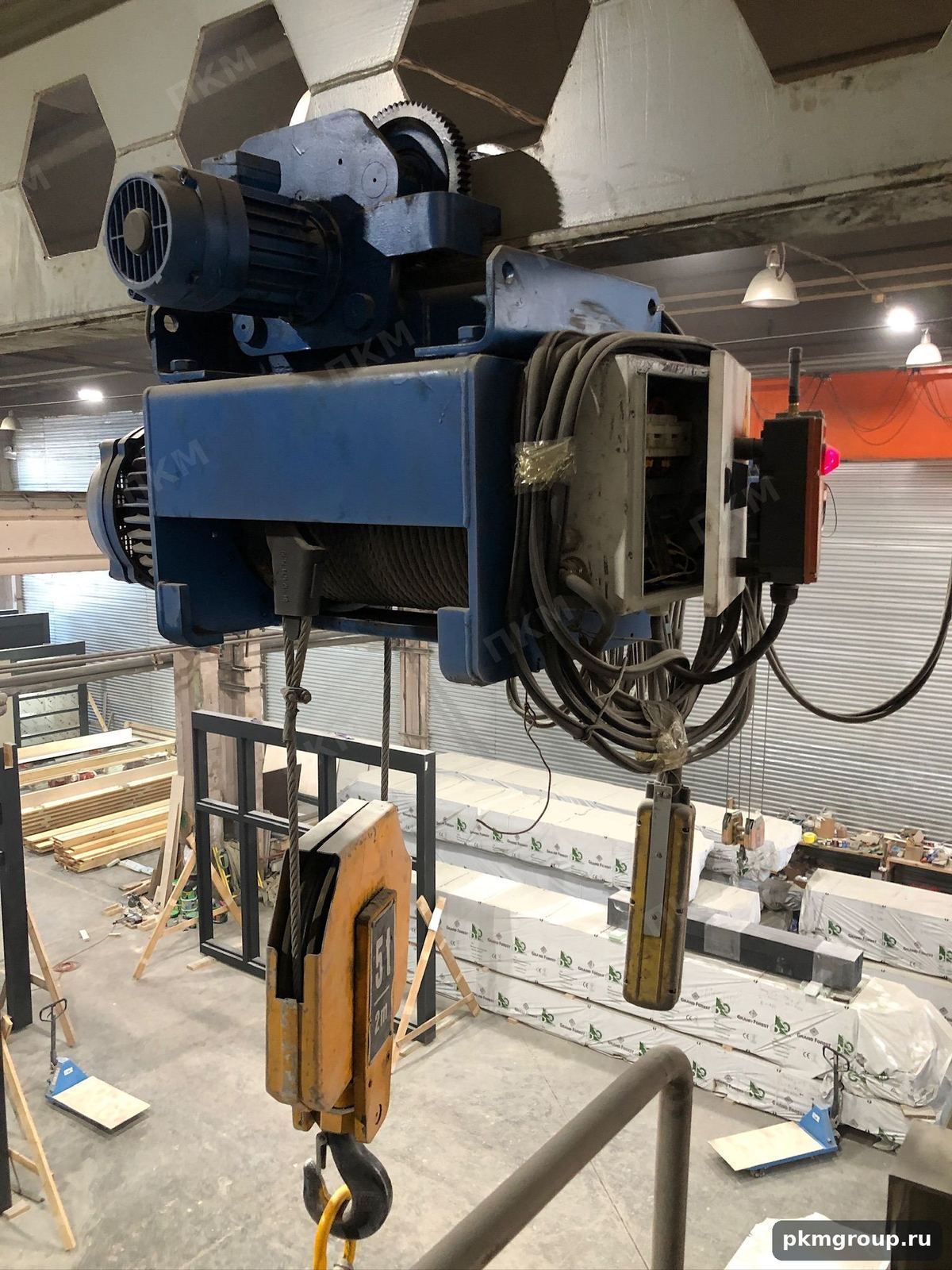

Замена тали на кран-балке. Звучит как замена узла, и часто так и оформляется. Но если новая таль другой грузоподъёмности, меняется паспортный параметр крана, а главную балку нужно считать под новую нагрузку. «Поставили, что было у поставщика» — история, которая всплывает через год, на освидетельствовании.

Перезапасовка каната ради высоты подъёма на двухбалочном кране. Меняется кратность, вместе с ней — скорость подъёма и нагрузка на барабан и механизм. Это не регулировка, а изменение характеристик.

Перестановка крана в другой пролёт. Если пролёт нового пути отличается, речь идёт не о монтаже, а об изменении конструкции с пересчётом моста. И путь под кран здесь снимают до работ, а не после того, как кран уже стоит.

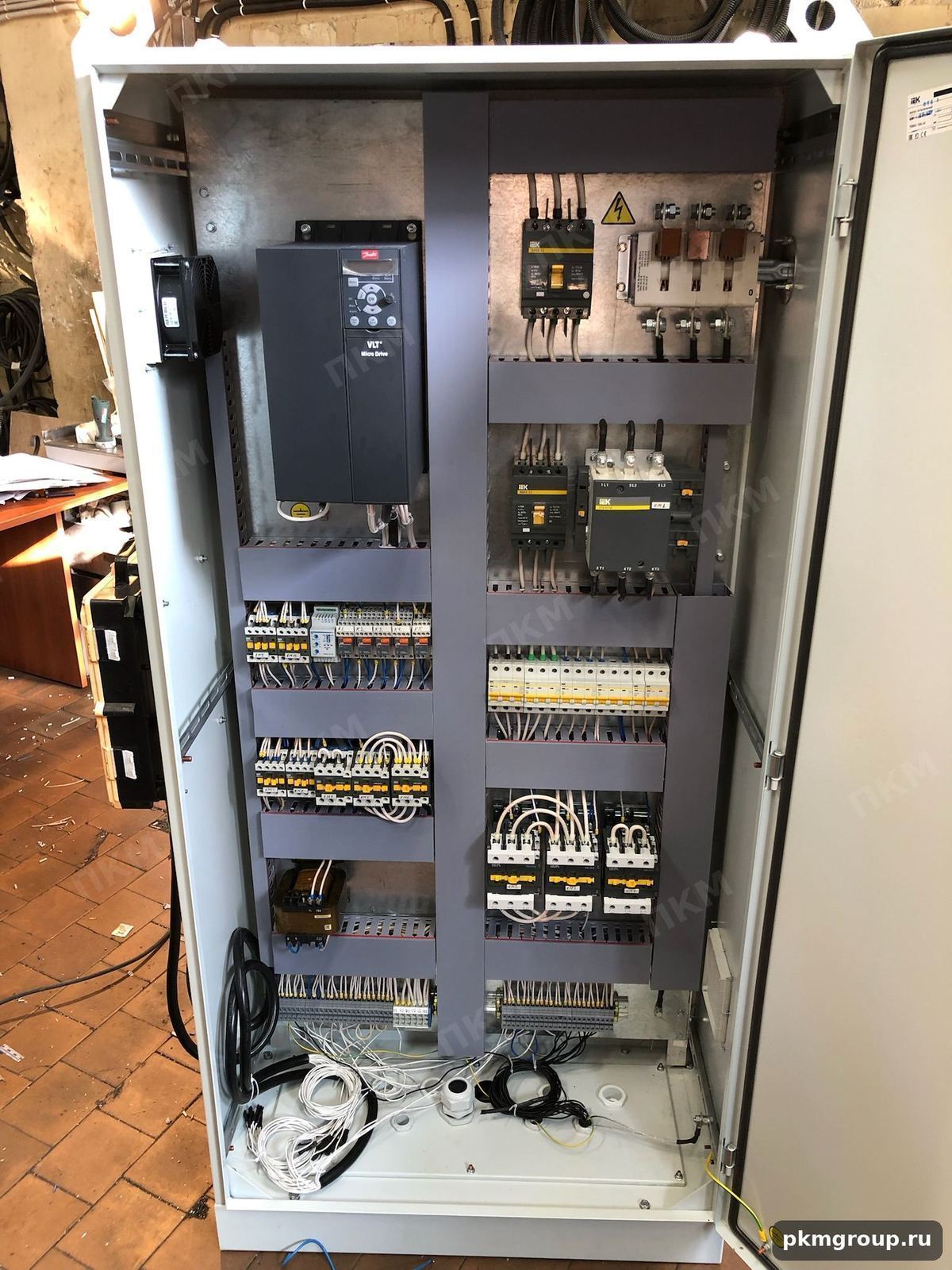

На объекте разницы почти не видно: та же бригада, тот же шкаф, те же испытания в конце. Разница появляется в трёх местах. Первое — объём проверок: когда меняются исходные данные крана, без расчёта металлоконструкции и механизмов подтвердить безопасность нечем, и проект здесь не формальность.

Второе — документы после работ. Модернизация закрывается записью об изменении конструкции, реконструкция тянет за собой новые характеристики в паспорте, а следом инструкции, таблички и обучение. Третье — ответственность. Если после инцидента выяснится, что паспортный параметр изменили без проекта, вопрос будет не к формулировке в договоре, а к эксплуатирующей организации.

Нужна ли экспертиза промышленной безопасности в конкретном случае, определяется правилами применительно к типу подъёмного сооружения и объёму изменений. Это тот вопрос, ответ на который берут у подрядчика письменно до начала работ, а не обсуждают потом.

• Ведомость работ: что именно меняется, а не «модернизация крана»
• Ответ, меняются ли паспортные параметры — и если да, чем это подтверждается
• Перечень документов, которые остаются у вас после работ
• Кто вносит запись в паспорт крана и на каком основании
• Кто проводит испытания и чьим грузом — вашим или привозным
• Что подрядчик делает с табличками грузоподъёмности и инструкциями
• Порядок согласования отступлений от проекта, если они возникнут
